Los pernos de alta resistencia son el contenido de construcción más común y común en la construcción de estructuras de acero

Los pernos de alta resistencia son el contenido de construcción más común y común en la construcción de estructuras de acero, todos los ingenieros de estructuras de acero se sentirán familiares no más. Sin embargo, puede que no sea así. Hoy comenzamos con los conceptos más básicos y lo reintroducimos en los pernos de alta resistencia que pueden subvertir sus conceptos básicos.

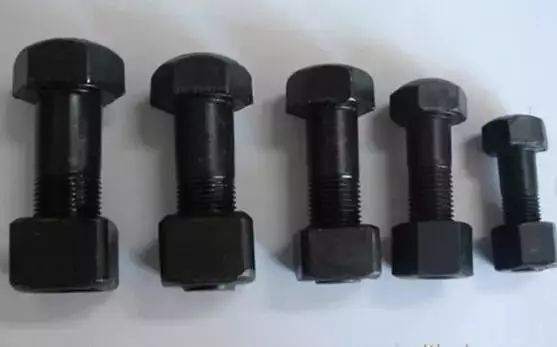

01 ¿Qué es un perno de alta resistencia?

Pernos de fricción de alta resistencia, traducción literal al inglés: pernos de fricción de alta resistencia, abreviatura en inglés: HSFG. Es evidente que lo que llamamos pernos de alta resistencia en la construcción China es la abreviatura de pernos de precarga de alta resistencia por fricción. En la comunicación diaria, las palabras "fricción" "precarga" han causado que muchos técnicos de ingeniería entiendan la definición básica de perno de alta resistencia y crean mitos.

Mito 1: ¿Un perno con un grado de material superior a 8,8 es un "perno de alta resistencia"? La diferencia principal entre un perno de alta resistencia y un perno normal no es la fuerza del material utilizado, sino la forma de la fuerza. La esencia es si se aplica precarga o no, y usar fuerzas de fricción estática para resistir el corte.

De hecho, EN las especificaciones estándar británicas, las especificaciones estándar americanas mencionadas EN los pernos de alta resistencia (tornillo HSFG) solo 8,8 y 10,9 clase dos (BS EN 14399 / astm-a325 y astm-490), mientras que los pernos comunes tienen la inclusión de 4,6, 5,6, 8,8, 10,9, 12,9, etc. (tabla 2 de BS 3692 11); Por lo tanto, la alta y baja resistencia del material no es la clave para distinguir los pernos de alta resistencia de los pernos normales.

Mito 2: la capacidad de carga de los pernos de alta resistencia es mayor que la de los pernos comunes, ¿Es "alta resistencia"? Los cálculos de los pernos individuales muestran que los pernos de alta resistencia a la tracción y al corte tienen una resistencia de diseño menor que los pernos normales. Su sustancia de alta resistencia es: durante el funcionamiento normal, los nodos no permiten que se produzca ningún deslizamiento relativo, es decir: la deformación elastoplástica es pequeña y la rigidez de los nodos es grande.

Visible: los nodos diseñados con pernos de alta resistencia no necesariamente ahorran el número de pernos utilizados, dada la carga del nodo de diseño. Sin embargo, su deformación es pequeña, su rigidez es grande y su reserva de seguridad es alta. Conveniente con la viga principal, y otros requisitos de la rigidez del nodo más grande, de acuerdo con el principio básico de diseño antisísmico de "nodos fuertes, piezas débiles de la barra".

La fuerza de los pernos de alta resistencia no reside en su propio valor de diseño de capacidad de carga, sino que se expresa en la gran rigidez de sus nodos diseñados, alto rendimiento de seguridad y fuerte resistencia a la rotura.

02 especificaciones de pernos de alta resistencia

Los pernos de alta resistencia comúnmente utilizados en China se dividen en especificaciones ASTM y JIS. Hay dos tipos de pernos ASTM de alta resistencia que se utilizan generalmente: A325 y A490. El uso específico se muestra en la tabla 1.

Tabla i condiciones generales para pernos ASTM de alta resistencia

El componente principal del perno A325 es dos tipos: TYPE1 y TYPE3. El tipo 1 es para la estructura general. Si es necesario, se puede galvanizar en caliente. El acero resistente a la intemperie debe usarse junto con el perno TYPE3. Se debe marcar especialmente en el diagrama de diseño cuando se utilizan pernos TYPE3. Las propiedades mecánicas del perno A325 se muestran en la tabla ii.
