El perno debe usarse con el tornillo y la lavadora

El perno debe usarse con el tornillo y la lavadora. El perno, el tornillo y la lavadora forman el grupo de pernos. Las tablas iv y v son combinaciones de grupos de pernos de alta resistencia ASTM y JIS, respectivamente. El acero resistente a la corrosión debe utilizarse con pernos, tuercas y arandelas resistentes a la corrosión.

Tabla iv grupo de pernos ASTM de alta resistencia

Nota: todos los tornillos de tornillo son hexágonos pesados, excepto a563-b.

Tabla v grupo de pernos JIS de alta resistencia

Además, colocar la lavadora en el extremo giratorio (cabeza del tornillo o extremo del tornillo) puede reducir la fricción en la superficie giratoria.

03 tensión axial del perno - curva de deformación axial

El proceso de fijación del perno primero bloqueará al estado apretado, el llamado estado apretado es el uso de una llave especial para atornillar el número de anillos de pernos es el estado apretado de la superficie de unión. El interior del cerrojo en estado cerrado ha soportado una pre-tensión parcial.

Figura 8 pernos para a partir de cerca la situación, detrás de la curva del eje de la deformación axial, HengZuoBiao para tuercas, círculo de rotación equivalente a la deformación axial, ZongZuoBiao para cerrar kilopascales, estado comenzó una relación lineal entre la curva de ventosas, entonces en el diente, antes de ceder la curva de fase no lineales, inmediatamente el diente de la yugular y el descenso en la intensidad de las contracciones, y finalmente el diente fracturado.

Figura viii curva de la relación tensión axial - deformación axial del cerrojo

Cuando el tornillo está sujeto a tensión, la sección crítica ocurre en el diente del tornillo. La fuerza de tensión máxima del diente del tornillo es el producto de la resistencia a la tensión del material y la superficie de elevación y tensión As. Donde, = 0,75 a 0,79 Abn = número de tornillos por centímetro d= diámetro estándar del tornillo Ab= área estándar de rotura del tornillo (cm2) =πd/4 el rendimiento del material se produce en la abolladura del tornillo, el rendimiento del tornillo se producirá en una región localizada, y la curva de la relación de la deformación de tracción axial del tornillo no está bien definida en ese momento, La carga a prueba del perno A325 es aproximadamente el 70% de su propia resistencia a la tracción, y la carga a prueba del perno A490 es aproximadamente el 80% de su propia resistencia a la tracción.

Por lo tanto, los pernos de alta resistencia deben agregar una precarga Tb durante la instalación. Esta precarga es la resistencia a la tracción del perno 80%. La tabla viii muestra la precarga mínima del perno A325 y A490. La tabla ix muestra la precarga mínima del perno JIS.

La precarga mínima del cerrojo A572 es aproximadamente igual a su carga de prueba. La precarga mínima del cerrojo A490 también está cerca de su carga de prueba. En realidad, la precarga será más alta que la precarga mínima durante la construcción, por lo que el cerrojo ha cedido básicamente cuando se aplica la precarga.

En principio, cuanto mayor sea la precarga del perno, mejor siempre y cuando no se utilice la rotura del perno y no se produzca una deformación plástica permanente del perno a tal punto que sea fácil crear relajación.

Tabla viii precarga mínima del perno A325 y A490

Tabla ix precarga mínima de tornillos JIS

04 pernos ordinarios versus pernos de alta resistencia

Los pernos comunes pueden ser reutilizados, los pernos de alta resistencia no pueden ser reutilizados.

◆ los pernos de alta resistencia están generalmente hechos de acero de alta resistencia (acero # 45 (8.8s), 20MmTiB(10.9s), es un perno pretensado, el tipo de fricción aplica el pretensado especificado con una llave de torsión, el tipo de presión desenrosca la cabeza del trébol. Los pernos comunes están generalmente hechos de acero común (Q235), solo tiene que apretar.

◆ los pernos comunes son generalmente grado 4.4, grado 4.8, grado 5.6 y grado 8.8. Los pernos de alta resistencia son generalmente grado 8.8 y grado 10.9, de los cuales el grado 10.9 es principalmente.

◆ los agujeros de tornillo de los pernos comunes no son necesariamente más grandes que los pernos de alta resistencia. En realidad, el agujero del tornillo del perno común es relativamente pequeño.

◆ los agujeros de tornillo de clase A y B de los pernos comunes son generalmente solo 0.3~0.5mm más grandes que los pernos. El agujero del tornillo de la clase C es generalmente 1.0~1.5mm más grande que el perno.

◆ el tipo de fricción de pernos de alta resistencia transfiere la carga por la fuerza de fricción, por lo que la diferencia entre el tornillo y el agujero del tornillo puede ser de 1.5 ~ 2.0mm.

◆ las características de transmisión de fuerza del perno de alta resistencia de tipo presurizado se aseguran de que en condiciones normales de uso, la fuerza cortante no exceda la fuerza de fricción, lo mismo que los pernos de alta resistencia de tipo fricción. Cuando la carga aumenta de nuevo, se produce un deslizamiento relativo entre las placas de conexión. La conexión depende de la resistencia del tornillo a la cizalladura y de la presión de la pared del agujero para transferir la fuerza, lo mismo que los pernos normales, por lo que la diferencia entre el tornillo y el agujero del tornillo es ligeramente menor, 1.0 ~ 1.5mm.

Debido a su diseño de diferentes principios de fuerza, los pernos comunes y de alta resistencia tienen una gran diferencia en el método de inspección de construcción.

Los pernos comunes del mismo grado todos los requisitos de rendimiento mecánico son ligeramente más altos que los pernos de alta resistencia, pero los pernos de alta resistencia tienen más un trabajo de impacto que los requisitos de aceptación de los pernos comunes.

Contraste de estilo de logotipo

El marcado de los pernos normales y de alta resistencia es el método básico para la identificación en campo de los pernos de la misma clase. Dado que los valores calculados para los valores de torsión de los tornillos de alta resistencia no son los mismos en las normas británicas y estadounidenses, también es necesario identificar los tornillos de ambos estándares.

05 método de fijación de pernos

El grado de sujeción de los pernos comunes no está claramente especificado, la fuerza aplicada al bloquear generalmente siempre y cuando la conexión sea estrecha. Sin embargo, debido a que la cerradura no se aplica la fuerza de tracción, por lo que es fácil de soltar el fenómeno de la flácida tapa de tornillo, para evitar que el método de soltar puede ser una aranela de resorte o un método de doble tornillo por el tornillo externo para presionar el tornillo interno para evitar que los dos tornillos giren de forma sincronizada y la flácida.

Utilizando dos tuercas en tuercas para uso pesado cerca de tuerca, de tuercas disponibles tuerca generales (véase el gráfico ix), alta resistencia general stud independientemente de que tipo de tensión o limpiar después de ajustado por tipo de presencia, esta sujetado a fuerza de perfecta ZhengYingLi produce resistencia contra revertir la fricción, lo que permite la tuerca no despeja el fenómeno, así que no prueba de despegue adicional.

El gráfico ix

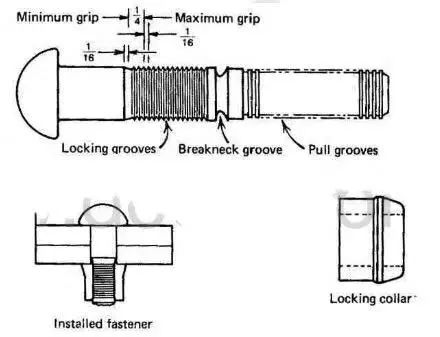

Sin embargo, si un uso especial (por ejemplo, maquinaria vibratoria o una posición estructural importante de la carrocería) requiere un pinza especial para evitar que el tornillo se suelte, el pinza del cerrojo determina la longitud o la forma del cerrojo y del tornillo para evitar que se suelte.
