llave de torsión: aplicable a alta temperatura y alta presión

La figura 1

● llave de torsión: aplicable a alta temperatura y alta presión, inflamable y explosiva y otros equipos importantes y bridas de tuberías. Los requisitos de sujeción son los siguientes:

1) la unidad de mantenimiento debe hacer un plan de sujeción, hacer un par adecuado y revisar el diseño de acuerdo con la fuerza del perno, la presión específica inicial del sello y la presión específica del sello de trabajo de la junta, la presión media y otros parámetros para evitar la rotura del perno y la pérdida de elasticidad de la junta debido a la fuerza de compresión demasiado grande.

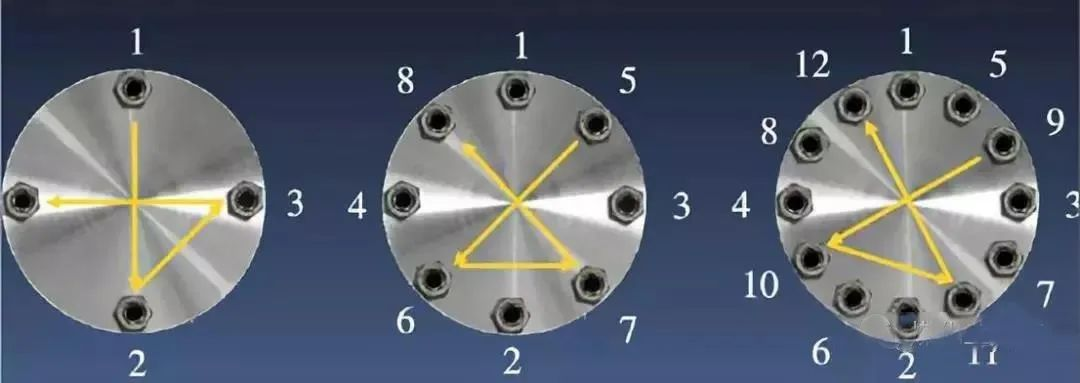

2) bridas de acuerdo con la fijación simétrica, número de secuencia de fijación, consulte la figura 1, figura 2 número.

3) con 4 pernos para el espaciador en la posición 1, 2, 3, 4, asegúrese de que el centro del espaciador enrollado esté dentro del borde del proceso.

4) apriete a mano el perno de posición, luego inserte el otro perno de perno y apriete a mano para equilibrar la carga, asegúrese de que cada extremo de la tuerca exponga al menos 2 hilos fuera.

5) de acuerdo con el equipo de campo y bridas, de acuerdo con la fijación de un anillo para un cálculo, formulación razonable de los tiempos de fijación (al menos 3 veces) y cada par de aprietamiento, aprietado de acuerdo con pequeño a grande en orden (como 50%, 80%, 100% creciente), no se puede cargar la carga demasiado rápido y grande, para evitar la falla del sello de la junta.

6) la secuencia de cada apriete de la llave de torsión: apriete los dos pernos radialmente opuestos al par establecido del perno; Apriete otro par de pernos a una distancia aproximada de 90 grados a lo largo de la circunferencia de los dos pernos anteriores; Continuar hasta que todos los pernos restantes estén apretados a un par establecido.

7) finalmente apriete todos los pernos una vez en el sentido horario o antihorario con el valor de torsión 100%.

8) valor de torsión de registro para referencia futura revisión.

● pernos extensores: para alta temperatura y alta presión, inflamable y explosivo y otros equipos importantes y bridas de tuberías. Los requisitos de sujeción son los siguientes:

1) la unidad de mantenimiento hace el plan de sujeción, hace la fuerza de tracción adecuada, y el diseño y la revisión de acuerdo con la fuerza del perno, la presión específica inicial del sello y la presión específica de trabajo del sello de la junta, la presión media y otros parámetros, para evitar la rotura del perno y la pérdida de elasticidad de la junta debido a la fuerza de presión excesiva.

2) cuando el estirador de pernos estira individualmente (paso a paso) el perno de sujeción, de acuerdo con el principio de uniformidad de sujeción del perno, consulte la secuencia de sujeción de la llave de torsión para estirar y apretar.

3) el proceso de estiramiento y sujeción del estirador del perno, formula razonablemente el número de apretones de estiramiento, presurización de pequeño a grande, presurización (como 50%, 80%, 100%), presurización uniforme, cada vez que se mejora una cierta presión, para estabilizar la presión después de mejorarla, para evitar la tensión de impacto demasiado grande, afecta el efecto de precarga del perno.

4) registre el valor de presurización para referencia futura para la revisión.
