La figura 6 muestra las propiedades mecánicas a temperatura ambiente

La figura 6 muestra las propiedades mecánicas a temperatura ambiente de la barra de aleación de titanio TC16 después del tratamiento de envejecimiento a diferentes temperaturas de solución. Se puede ver que a medida que aumenta la temperatura de solución, la resistencia a la tracción, la resistencia al rendimiento y la resistencia al cizallamiento de la barra en estado de solución de envejecimiento, la elongación disminuye y la contracción de la sección aumenta primero y luego disminuye. Las barras de aleación de titanio TC16 se caracterizan por un aislamiento térmico a 800 °C durante 2 h y un endurecimiento en agua.

Figura 7 diferentes de temperatura disuelto después de la prescripción prescripción TC16 TaiGeJin BangCai microscópico, por como puede apreciarse en el gráfico 7, a medida que las temperaturas de prescripción, del disuelto el reserva estable durante el cual beta y el análisis de diferentes grados de dispersión, 520 ° C de prescripción estable de descomposición en fase beta de la segunda comparación de dispersión, como se muestra en la figura 7 (a). A medida que aumenta la temperatura de envejecimiento, la segunda fase de precipitación dispersa comienza a acumularse, como se muestra en las figuras 7(c) y 7(d). El estudio muestra que la descomposición de la fase subestable de la aleación de titanio TC16 comienza a partir de 350 a 400 ° C. la descomposición completa de la fase β subestable después de envejecimiento a 500 ° c, Sin embargo, la fase beta estabilizada contiene menos molibdeno y vanadio que la fase beta en equilibrio a temperaturas más bajas [1].

La figura 8 muestra el efecto de la temperatura de envejecimiento en las propiedades mecánicas de la barra de titanio TC16 en solución envejecida a temperatura ambiente. Como se puede ver en la figura 8, a medida que aumenta la temperatura de envejecimiento, la resistencia a la tracción, la resistencia al corte y la resistencia al corte disminuyen gradualmente, la elongación aumenta gradualmente y la contracción de la sección aumenta primero y luego disminuye.

Esto se debe a que la descomposición de la fase beta subestable durante el envejecimiento provoca un endurecimiento del envejecimiento, pero a medida que la temperatura de disolución aumenta de 520 a 580 °C, se produce un mayor grado de agregación de las partículas precipitadas por dispersión, lo que permite una disminución gradual de la resistencia y un aumento de la plasticidad. Las barras con temperatura de envejecimiento de 560 °C alcanzaron valores máximos de contracción de sección del 74%, resistencia a la tracción de 1098 MPa y resistencia al cizallamiento de 758 MPa.

Por lo tanto, 800 °C después de la solución sólida y 560 °C después del envejecimiento de 8h, puede hacer que la fuerza de la barra de aleación de titanio TC16 y la plasticidad para lograr la mejor combinación.

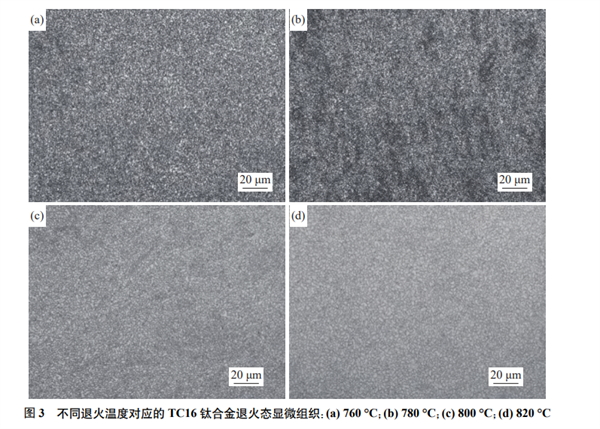

(1) cuando la temperatura de recocido aumenta, el contenido de fase alfa primaria en la microestructura disminuye y el tamaño de grano medio aumenta. La resistencia a la tracción, la fuerza de rendimiento y la resistencia al cizallamiento de la barra disminuyen, la elongación aumenta ligeramente y la contracción de la sección aumenta primero y luego disminuye. La contracción de la sección de la barra alcanza su máximo valor después del recocido a 780 °C.

(2) bajo la temperatura constante de envejecimiento, con el aumento de la temperatura de solución, el contenido de fase alfa primaria en la estructura de la barra de aleación TC16 después del envejecimiento sólido disminuye, el contenido de fase secundaria aumenta, la resistencia a la tracción, la resistencia al cizallamiento aumenta a temperatura ambiente, la elongación disminuye, la contracción de la sección se incrementa primero y luego se reduce, alcanza el valor más alto a 800 °C.

(3) bajo la temperatura de solución constante, con el aumento de la temperatura de envejecimiento, la segunda fase de precipitación dispersa en la estructura de la barra de aleación TC16 comienza a acumularse, la resistencia a la tracción a temperatura ambiente, la resistencia al cizallamiento disminuye, la elongación aumenta y la contracción de la sección aumenta primero y luego disminuye. La resistencia a la tracción de la barra alcanzó 1100 MPa, la contracción de la sección alcanzó 74%, y la mejor combinación de resistencia y plasticidad fue el mejor régimen de envejecimiento de solución sólida para la barra de titanio TC16.
