La junta es el sello principal de la conexión brida, por lo que la selección correcta de la junta también es clave para garantizar que la conexión brida no tenga fugas

La junta es el sello principal de la conexión brida, por lo que la selección correcta de la junta también es clave para garantizar que la conexión brida no tenga fugas. De acuerdo con los diferentes materiales de fabricación, las juntas se pueden dividir en muchos tipos. Además del tipo de junta, la identificación y la selección de la junta son importantes!

I. el tipo estructural de la junta

Las juntas planas utilizadas en la industria generalmente consisten en un elemento de sellado y un anillo de refuerzo interno y externo. El elemento de sellado o cuerpo de junta es una parte crítica para detener las fugas. Sus materiales comunes son materiales no metálicos, como grafito flexible, ptfe, tablero compuesto a base de goma reforzado con fibra, etc. Además, el material del elemento de sellado también puede ser un metal rígido o flexible, que se utiliza a menudo en situaciones de alta presión y temperatura.

Para los elementos de sellado de materiales no metálicos, los materiales metálicos generalmente se insertan para mejorar. Al mismo tiempo, también facilita la fabricación y el procesamiento de elementos de sellado de materiales fáciles de romper, como el grafito. Los refuerzos pueden ser láminas de metal o malla de alambre. Las láminas de metal a menudo utilizan agujeros para mejorar la mejora y aumentar la elasticidad, y las mantienen unidas por aglutinantes y rodillos. Los elementos de sellado también pueden estar disponibles con una capa superficial o una capa de tratamiento antiadherente para aumentar el efecto de sellado y evitar que la cara de sellado de las bridas se adhiera.

Ii. Tipos de juntas de bridas

1. Junta plana no metálica - junta envuelta en ptfe

① introducción de juntas

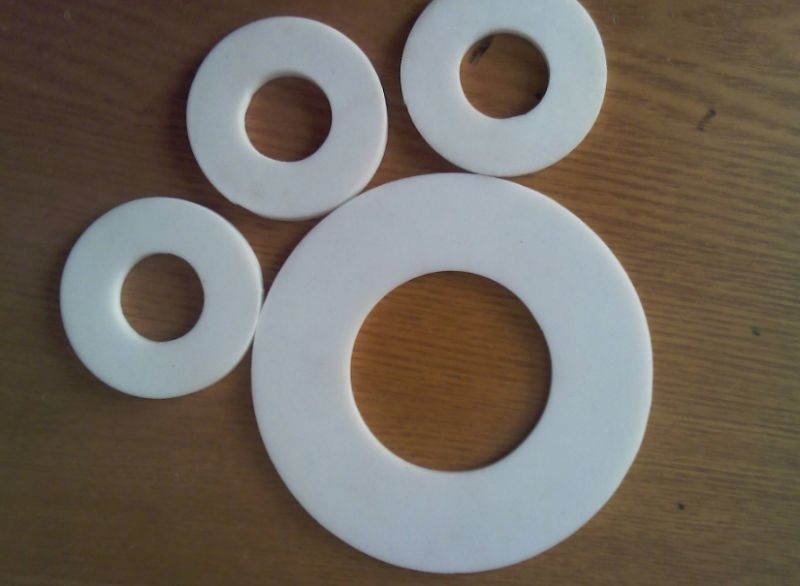

La junta de envoltura de ptfe es un tipo de junta suave compuesta no metálica, generalmente compuesta de dos partes: la cubierta de la bolsa y el inserto. La cubierta de la envoltura actúa principalmente como anticorrosión y está generalmente hecha de material de ptfe. La inserción (relleno) es un material no metálico con o sin refuerzos metálicos. Generalmente está hecha de hoja de goma de amianto.

La junta revestida de ptfe se aplica principalmente a la conexión de bridas de tubo de acero de tipo plano completo y perfil de superficie de proceso. Es adecuado para medios corrosivos o medios que tienen un alto requisito de limpieza con una presión nominal PN de 0.6 a 5.0mpa y una temperatura de trabajo de 0 a 150 ℃.

② la forma de la junta

Las juntas de envoltura de ptfe para bridas de tubos se pueden dividir en tres tipos de acuerdo con el método de fabricación: tipo cortado (tipo S), tipo mecanizado (tipo M), tipo plegado (tipo F).

Para las juntas de envoltura mecanizadas, el diámetro interno de la capa de envoltura puede coincidir con el diámetro interno de la brida para evitar que el fluido produzca vórtice en la brida. Para la junta de envoltura tipo plegable, se compone de una película de ptfe de cinta de espesor de 0,4 ~ 0,8 mm, con el método de sellado en caliente los dos extremos después de envolver en el exterior del material del núcleo del anillo en forma de U, fácil de fabricar, adecuado para el sellado de bridas de tamaño más grande.

③ etiquetado - ejemplo de etiquetado

Junta de ptfe segmentada con un diámetro nominal de 50mm y una presión nominal de 1.0MPa:

S - 50 GB/T1304 1.0-1992

Juntas de ptfe mecanizadas con un tamaño nominal de 50mm y una presión nominal de 1.0MPa:

M - 50 GB/T1304 1.0-1992

Junta de ptfe plegable con un diámetro nominal de 50mm y presión nominal de 1.0MPa:

F - 50 GB/T1304 1.0-1992
