(1) junta de anillo de metal

La junta de anillo de metal es un material metálico que se procesa en una junta sólida de metal con una sección transversal octogonal u ovalada, que tiene un efecto de sellado autosellado radial. Por lo tanto, la junta de anillo de metal se forma al entrar en contacto con los lados internos y externos (principalmente los lados externos) de la ranura de la escalera brida y presionando.

La almohadilla de anillo octogonal está emparejada con la ranura de brida y se comporta principalmente como un contacto de cara. En comparación con la misma almohadilla de anillo ovalado, aunque no es fácil de alcanzar la adhensión con la ranura de brida, pero puede ser utilizado nuevamente. Y debido a que la sección transversal está formada en línea recta, es fácil de procesar. La almohadilla de anillo oval y la ranura de brida son contacto de línea, mejor sellado, pero los requisitos de precisión de procesamiento son altos, por lo que aumenta el costo de fabricación. Al mismo tiempo, la almohadilla de anillo oval no se puede reutilizar.

La presión nominal aplicable a las almohadillas de anillo de metal es 2.0 ~ 42.0MPa.

(2) junta dentada de metal

① introducción de juntas

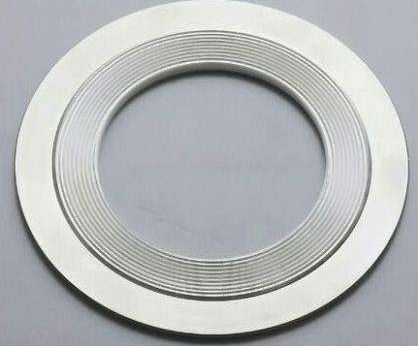

La junta de dientes de metal es un tipo de junta de metal sólido. La superficie de corte de la junta es serrada. El Paso de los dientes t = 1.5 ~ 2mm, la altura de los dientes h = 0.65 ~ 0.85mm, la anchura superior de los dientes C = 0.2 ~ 0.3mm. Gire una serie de círculos concéntricos en la superficie de sellado. El número de dientes es de 7 a 16, dependiendo del tamaño de la especificación de la junta.

② la forma estructural y las ventajas de la junta

Hay cuatro tipos de estructura de juntas de dientes metálicos: tipo básico, con anillo externo, con anillo interno y con anillo interno y externo. La estructura más común es el tipo básico.

Debido a que la junta de dientes de metal sella la zona de contacto de la superficie de la tensión en V forma muchos contactos de línea espacial con presión diferencial, por lo que el sellado es confiable y el ciclo de servicio es largo. Este tipo de junta requiere menos fuerza de prensado en comparación con la junta general de metal.

La desventaja es que la cara de sellado de ambas bridas debe ser mecanizada cada vez que se cambia la junta, lo que lleva tiempo y esfuerzo. Además, las juntas son fáciles de dejar marcas en la superficie de sellado de las bridas después de su uso, por lo que generalmente se utilizan en las partes menos desmontadas. La presión nominal aplicable a las juntas de dientes de metal es de 1,6 a 25,0 MPa.

③ ejemplo de marcado

Junta dentada metálica para bridas de tubo cóncavo y convexo con un diámetro nominal de 100mm, presión nominal de 6,3 MPa y material 0Cr19Ni9:

Almohadilla dentada 100-63 0Cr19Ni9 JB/ t88-1994

Iii. Selección del tamaño de la junta

1. Los principios básicos de la selección de la junta

(1) usted debe conocer los siguientes datos básicos al elegir u ordenar la junta:

A, tipo y tamaño de la cara de sellado de las bridas de emparejamiento;

B, el tamaño nominal de las bridas y juntas;

C, presión nominal de bridas y juntas;

D, la temperatura del medio fluido;

E, las propiedades del medio fluido.

(2) los siguientes factores también deben considerarse al elegir la junta:

A, tiene buenas propiedades de compresión y recuperación, puede adaptarse a las fluctuaciones de temperatura y presión;

B, tiene buena plasticidad y puede encajar bien con la cara de sellado de bridas;

C, para ciertos metales (como el acero austenítico resistente al óxido y ácido) bridas que tienen tendencia a agrietarse por corrosión bajo tensión, debe asegurarse de que el material de la junta no contiene impurezas excesivas que causan todo tipo de corrosión, como controlar el contenido de iones cloruro de la junta para la corrosión de las bridas;

D, no contamine el medio;

E, productos químicos altamente tóxicos para el sello, requiere que la junta debe tener una mayor seguridad; Para los sistemas de tuberías que transportan líquidos inflamables, se requiere que las juntas utilizadas en las bridas estén dentro de los límites de la presión máxima de servicio y la temperatura máxima de servicio;

F, no es fácil de endurecer a baja temperatura, la cantidad de contracción es pequeña, no es fácil de suavizar a alta temperatura, buena resistencia a la fluencia;

G, buena procesabilidad, fácil de instalar y presionar;

H, superficie de sellado de bridas antiadherentes, fácil de desmontar.
